产品展示   您当前位置:首页 >>> 产品展示

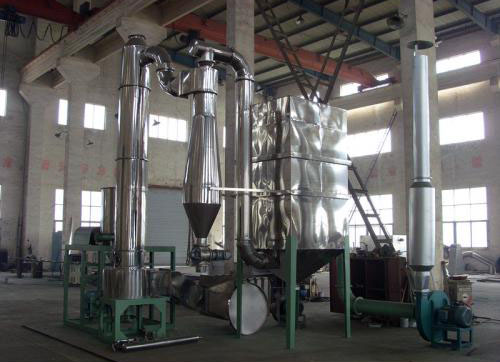

XSG系列旋转闪蒸干燥机

  一、概述
  XSG型旋转闪蒸干燥机广泛适用于化工、医药、建材、食品等行业的颗粒状、粉状、膏糊状和滤饼状假团聚物料的分散和干燥。具有占地面积小、能源消耗低、热效率高可连续大批量生产的优点。干燥主机设有旋转切削装置,干燥物料经剪切、旋转、碰撞、摩擦等作用,使物料粉碎细化,呈高度分散状,达到高效快速蒸发水份的效果。
  XSG型旋转闪蒸干燥机设有空气过滤器,以此达到热空气的洁净度,为食品行业的卫生要求提供生产条件。该机设置旋风分离收料。另外,并增加了布袋除尘收料,以此提高物料回收率。提高企业经济效益。
  XSG型旋转闪蒸干燥机可根据用户需要或生产要求,配套蒸汽或燃煤热风炉为干燥热源,以此满足不同行业的需要。
  二、产品结构与工作原理
  1、产品结构
  XSG型旋转闪蒸干燥机(见图示一)分别由干燥主机、加料器、热源装置(热风炉或蒸汽管道)、空气过滤器、鼓风机、旋风分离器、布袋除尘器、引风机等关键部件组成。干燥主机内设旋转切削装置,对滤饼状假团聚物料以及大颗粒物料的切削粉碎。随着旋切装置的运转,使被干燥物料经旋转呈旋粉状,加快了对湿物料的水份蒸发,提高干燥效果。
  2、工作原理
  XSG型旋转闪蒸干燥机工作时,被干燥物料经加料器进入干燥主机的干燥室,并随同旋转装置一同旋转,过滤空气经鼓风机输入热风炉,热空气随引风机作用进入干燥室,与湿物料进行热交换。干燥物料经分级器进入旋风分离器进行收料,粉尘物料随引风进入布袋除尘器,由除尘器设置布袋对粉尘物料的捕集,经脉冲收料,湿热空气由引风机排出机外,以此完成干燥的全过程。

三、基本参数与技术指标
名称
单位
XSG-4
XSG-6
XSG-8
XSG-10
XSG-12
XSG-14
XSG-16
水份蒸发量
kg/h
40-70
80-150
150-250
230-420
300-600
500-800
600-1000
蒸汽压力
Mpa
0.6~0.8
干燥器内径
mm
400
600
800
1000
1200
1400
1600
进风温度
145~180
主轴旋转转速
r/min
500~700
总功率
KW
18-25
25-35
32-40
47-55
56-65
68~78
75-90
风量
立方/小时
1150~
2000
2450~
4500
4450~
7550
7000~
12500
10000~
18000
16000~
24000
22000~
30500
风压
Pa
4000~8000
主机高度
m
4.2
5.2
5.6
6.2
7.0
7.8
8.0
占地面积
20
28
35
40
52
70
80
注:表中水份蒸发量以含水量为<40%的淀粉,终水份为13.5%为计算依据
