一、工作原理:

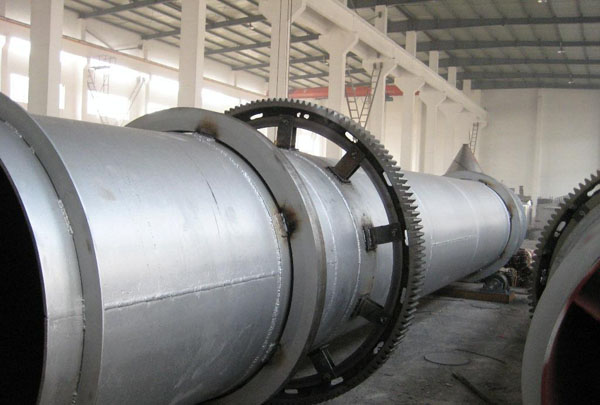

回转滚筒干燥机是主体略带倾斜并能在一定范围内可调转速的圆筒体,湿物料由加料机送入圆筒内,加入筒体过程中打散物料。冷空气经空气过滤器过滤后由鼓风机鼓入,经蒸汽加热器加热后送入筒体,在内筒均布的抄板器翻动下,均匀分布与分散并与筒内的热风充分接触,加快了干燥传热,传质。从而达到干燥的目的,干燥后物料大部分由窑尾箱出料,尾气经旋风除尘器与水沫除尘器除尘后排出。热空气与物料顺向流动,该设备可选用各种形式抄板来适应不同的物料,结构简单,运转可靠,维修方便,生产能力大。
二、装置特点:
1.窑头带刮刀及伸入螺旋抄板的固定圆筒,圆筒焊接在窑头上作为定筒,刮刀焊接在滚筒上形成动刀,伸入螺旋抄板为后面螺旋导流抄板的延伸,由伸入螺旋抄板送走大部分物料,由刮刀刮下抄板与定筒间隙粘附的物料后再由伸入螺旋抄板送走,使整个送料过程畅通无阻;
2.滚筒端部带连续定量加料;
3.进入污泥首先进行预分散破碎,使与热空气充分交换,迅速干化;
4.滚筒倾斜放置,使出料干净没有死角;
5.排出的尾气进入旋风等收集尾气经水洗塔洗涤并降温排出(除臭可另行增设);
6.该机可大批量连续化生产,也可综合利用废烟气干化。
应用
●适用于化工、矿工、冶金等行业大颗粒,大比重物料的干燥。如矿石、高炉矿渣、煤、金属粉末、磷肥硫铵、污泥、煤泥等。
●对有特殊要求的粉状、颗粒状物料的干燥。如:GP发泡剂、洒槽渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣。
●要求冷却,且需大批量连续作业的物料。
●高温煅烧应在订货时注明。
●根据尾气含炭量的不同选用旋风,布袋、水脉、除尘处理。
●热源采用:电、蒸汽、热管、热风炉或废热。
概述
回转滚筒污泥干燥机是主体略带倾斜并能在一定范围内可调转速的圆筒体,湿物料由加料机送入圆筒内,在内筒均布的抄板器翻动下,均匀分布与分散并与通过筒内的热风(并流或逆流)充分接触,加快了干燥传热,传质。从而达到干燥的目的。该设备可选用各种形式抄板来适应不同的物料,结构简单,运转可靠,维修方便,生产能力大.
技术参数
型号 |
简体 |
斜度% |
转速(r/min) |
电机功率(kw) |
直径(m) |
长度(m) |
0.8-6 |
0.8 |
6 |
2-5 |
2-7 |
4 |
1.0-8 |
1 |
8 |
2-5 |
2-7 |
5.5 |
1.0-10 |
1 |
10 |
2-5 |
2-7 |
5.5 |
1.2-10 |
1.2 |
10 |
2-5 |
2-7 |
7.5 |
1.2-12 |
1.2 |
12 |
2-5 |
2-7 |
11 |
1.5-10 |
1.5 |
10 |
2-5 |
2-5 |
11 |
1.5-16 |
1.5 |
16 |
2-5 |
2-5 |
15 |
1.8-16 |
1.8 |
16 |
2-5 |
2-5 |
18.5 |
1.8-18 |
1.8 |
18 |
2-5 |
2-3 |
22 |
2-18 |
2.0 |
18 |
2-5 |
2-8 |
22 |
2-20 |
2.0 |
20 |
2-5 |
2-3 |
22 |
2.5-18 |
2.5 |
18 |
2-5 |
2-3 |
30 |
2.5-22 |
2.5 |
22 |
2-5 |
2-3 |
37 |
3-20 |
3 |
20 |
2-3 |
1-3 |
55 |
3-25 |
3 |
25 |
2-3 |
1-3 |
55 |
3.5-25 |
3.5 |
25 |
2-3 |
1-3 |
75 |
3.5-30 |
3.5 |
30 |
2-3 |
1-3 |
110 |
